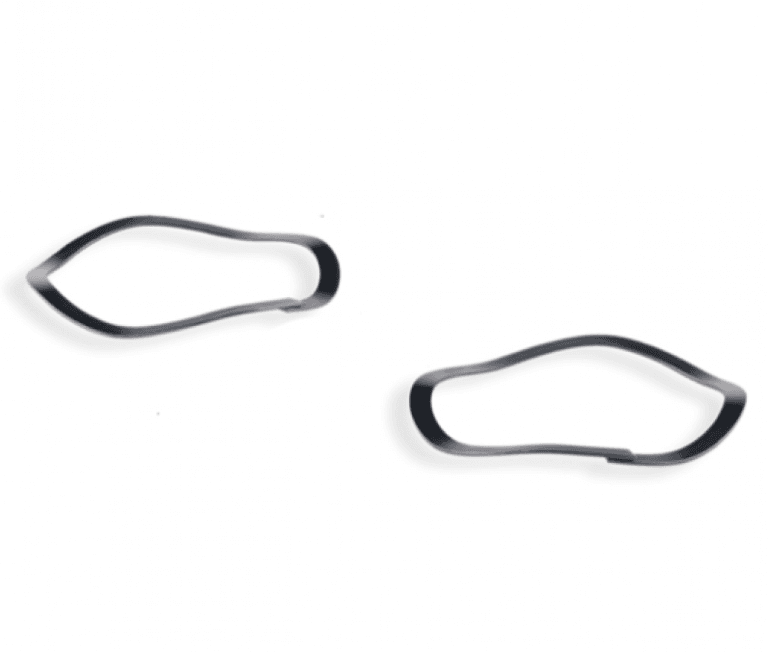

Ressorts Ondulés à Bords Chevauchants Borrelly Ondufil®
Borrelly a plus de 90 ans d’expérience dans la conception, l’étude et la fabrication de ressorts ondulés à bords chevauchants. Nous fournissons des rondelles ressort de haute technicité répondant aux besoins des applications les plus exigeantes.
Notre gamme de ressorts ondulés monotour à bords chevauchants est disponible dans un large choix d’épaisseurs, de diamètres, d’ondulations et de capacités de charge.
Les ressorts ondulés Borrelly Ondufil® peuvent être commandés sur stock parmi nos gammes standard et de précision, disponibles en acier au carbone et en acier inoxydable de 10mm à 500mm de diamètre, ou fabriqués sur mesure à la demande.
Ressorts ondulés à bords chevauchants sur mesure
Fort de sa très grande expérience et expertise technique, notre bureau d'études peut vous aider dans la conception, l’étude et la fabrication de ressorts ondulés à bords chevauchants sur mesure répondant à vos exigences techniques. Doté d’équipements de production conçus et développés par Borrelly, notre atelier de production peut produire vos pièces sur mesure dans un délai très court, aussi bien pour des prototypes et séries limitées que pour des grandes séries.
Descriptif technique
Permettant de gagner de l’espace axial et de réduire considérablement le nombre de mécanismes dans les assemblages, les ressorts ondulés à bords chevauchants sont conçus pour des niveaux de force faibles à moyens et des déflexions courtes. Ils sont particulièrement adaptés pour la précontrainte de roulements à billes et plus généralement pour des applications avec des encombrements axiaux très réduits.
Les rondelles ressorts à bords chevauchants sont fabriquées par l’enroulement et l’ondulation simultanés d’un fil plat. Le chevauchement de leurs bords les rend moins susceptibles de s’emmêler et plus faciles à manipuler que les ressorts à bords ouverts. Bien que leurs performances soient similaires, elles ont une hauteur plus importante.
Les ressorts ondulés à bords chevauchants tels que l’Ondufil® peuvent être centrés dans un alésage et permettent même un léger serrage. Ils conservent le même diamètre, quelle que soit la hauteur d’écrasement.
- Pièce peu encombrante et économique
- Large gamme de forces et de charges de poussée supportées
- N’entraîne pas de perte de matière première
- Disponible dans de nombreux diamètres, épaisseurs, matériaux et finitions
- Nous avons plus de 90 ans d’expérience dans la fabrication de ressorts ondulés
Acier base carbone :
- XC75 : 1.1242
Aciers inoxydables austénitiques :
- AISI 301 : 1.4310
- AISI 302 : 1.4310
- AISI 316 L : 1.4404
- AISI 316 TI : 1.4571
Acier inoxydable à durcissement structural :
- 17-7PH : 1.4568
Super Alliage :
- INCONEL 625 : 2.4856
- INCONEL X750 : 2.4669
- INCONEL 718 : 2.4668
- Alloy A286 : 1.4980
- Hastelloy C4
- Hastelloy C276 2.4819
Cuivre Béryllium :
- CuBe2 : 2.1247
Titane :
- Titane : 3.7165
Notre bureau d’étude est à votre disposition pour vous conseiller le matériau le mieux adapté à votre application.
Les rondelles ressorts à bords chevauchants sont une solution fiable pour de nombreux cas d’application. Voici quelques exemples de leur utilisation.
Précharge des roulements
La précharge de roulements à billes est l’application la plus courante des ressorts ondulés à bords chevauchants. Utilisés pour éliminer le jeu entre les billes de roulement et les bagues intérieure et extérieure des roulements, ils permettent aux billes d’être en contact avec le roulement et d’éviter les vibrations en exerçant une pression constante sur l’une des deux bagues. En outre, ils contribuent à prolonger la durée de vie des roulements et limiter leur bruit.
Verrouillage de bagues
Ce type de ressorts ondulés peut également assurer une fonction de verrouillage sur la bague des connecteurs multibroches des baïonnettes et être utilisé pour empêcher la bague quart de tour de se desserrer et de vibrer.
