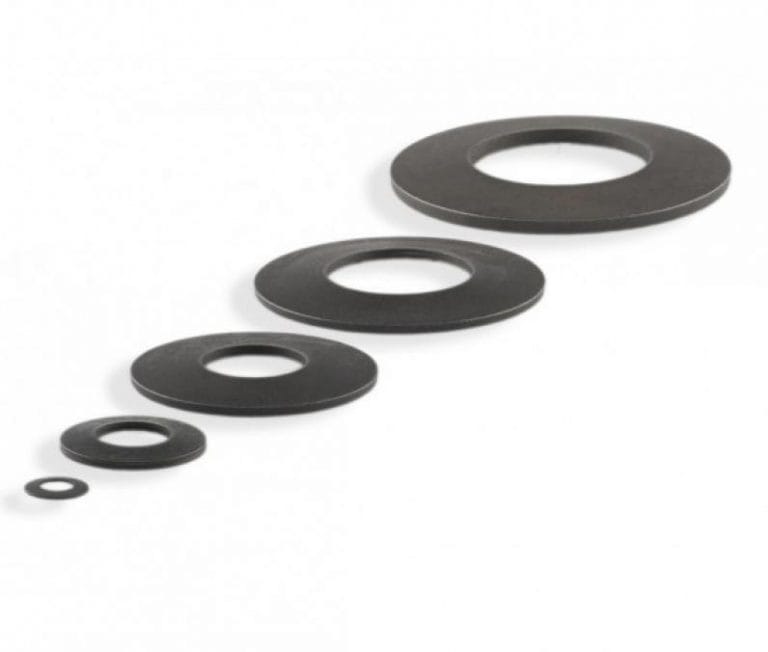

Rondelles ressorts selon DIN2093.

Les Borrelly Belleville DIN2093 sont conçues afin de répondre à tous types de problématique en raison de leurs propriétés :

  • Force élastique importante pour une course faible
  • Multiples combinaisons d’empilage pour obtenir des allures caractéristiques
  • Faible coût si utilisation des dimensions standard

Les Borrelly Belleville DIN2093 sont disponibles en acier base carbone.

Références livrées sans certificat de conformité, PV de contrôle et certificat de matière. Sur demande en option.

Secteurs d’application : Biens de consommation, Energies renouvelables, Industrie agricole, Industrie mécanique, Sports mécaniques, Transports verts.

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD080041500XD

    • Groupe DIN 2093 :2
    • DIN Série :A
    • Ø extérieur h12 (mm) :80
    • Ø intérieur H12 (mm) :41
    • Epaisseur s (mm) :5
    • Hauteur libre ~ (mm) :6.7
    • Flèche h (mm) :1.7
    • Hauteur de mesure H1 (mm) :5.42
    • Charge P1 ~ (N) :33559

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD012006050XD

    • Groupe DIN 2093 :1
    • Ø extérieur h12 (mm) :12
    • Ø intérieur H12 (mm) :6.2
    • Epaisseur s (mm) :0.5
    • Hauteur libre ~ (mm) :0.85
    • Flèche h (mm) :0.35
    • Hauteur de mesure H1 (mm) :0.5
    • Charge P1 ~ (N) :404

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD023012100XD

    • Groupe DIN 2093 :1
    • Ø extérieur h12 (mm) :23
    • Ø intérieur H12 (mm) :12.2
    • Epaisseur s (mm) :1
    • Hauteur libre ~ (mm) :1.6
    • Flèche h (mm) :0.6
    • Hauteur de mesure H1 (mm) :1.15
    • Charge P1 ~ (N) :1217

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD045022250XD

    • Groupe DIN 2093 :2
    • DIN Série :A
    • Ø extérieur h12 (mm) :45
    • Ø intérieur H12 (mm) :22.4
    • Epaisseur s (mm) :2.5
    • Hauteur libre ~ (mm) :3.5
    • Flèche h (mm) :1
    • Hauteur de mesure H1 (mm) :2.75
    • Charge P1 ~ (N) :7716

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD090046500XD

    • Groupe DIN 2093 :2
    • DIN Série :A
    • Ø extérieur h12 (mm) :90
    • Ø intérieur H12 (mm) :46
    • Epaisseur s (mm) :5
    • Hauteur libre ~ (mm) :7
    • Flèche h (mm) :2
    • Hauteur de mesure H1 (mm) :5.5
    • Charge P1 ~ (N) :31354

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD013006050XD

    • Groupe DIN 2093 :1
    • Ø extérieur h12 (mm) :12.5
    • Ø intérieur H12 (mm) :6.2
    • Epaisseur s (mm) :0.5
    • Hauteur libre ~ (mm) :0.85
    • Flèche h (mm) :0.35
    • Hauteur de mesure H1 (mm) :0.588
    • Charge P1 ~ (N) :294

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD023012150XD

    • Groupe DIN 2093 :2
    • Ø extérieur h12 (mm) :23
    • Ø intérieur H12 (mm) :12.2
    • Epaisseur s (mm) :1.5
    • Hauteur libre ~ (mm) :2.1
    • Flèche h (mm) :0.6
    • Hauteur de mesure H1 (mm) :1.65
    • Charge P1 ~ (N) :3986

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD050025200XD

    • Groupe DIN 2093 :2
    • DIN Série :B
    • Ø extérieur h12 (mm) :50
    • Ø intérieur H12 (mm) :25.4
    • Epaisseur s (mm) :2
    • Hauteur libre ~ (mm) :3.4
    • Flèche h (mm) :1.4
    • Hauteur de mesure H1 (mm) :2.35
    • Charge P1 ~ (N) :4760

  • Gamme standard DIN 2093 en acier base carbone

    Rondelles Belleville PVD100051600XD

    • Groupe DIN 2093 :2
    • DIN Série :A
    • Ø extérieur h12 (mm) :100
    • Ø intérieur H12 (mm) :51
    • Epaisseur s (mm) :6
    • Hauteur libre ~ (mm) :8.2
    • Flèche h (mm) :2.2
    • Hauteur de mesure H1 (mm) :6.55
    • Charge P1 ~ (N) :48022
